m&h对刀仪的刀具在机测量能够将刀柄的夹持力及机床内的温度条件一并考虑在内，因此能够提供更好的精度和更及时的刀具数据更新。该类对刀仪既可以使用M&H提供的测量宏程式也可以使用机床自带的测量宏程式，操作安全，过程可靠，从而可以大大节省工件定位时间和停工时间。除此之外，m&h对刀仪的刀具在机测量拥有明显的优势：

　　●将离心力考虑在内，获得更精确的刀具直径

　　●自动传输刀具数据，避免了手动传输刀具数据的人为错误

　　●机床加工环境下的直接测量保证了最高的精度

　　●对破损刀具的检测避免了因刀具破损导致的废品产生和生产停工，节省了成本和时间

　　●能够对测量轴的线性膨胀进行补偿

　　m&h对刀仪主要包括下列型号：

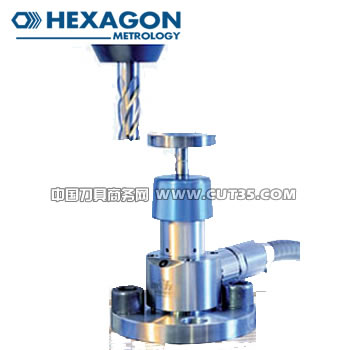

　　●35.10-TS型对刀仪

　　具有精密的机械结构，能够测量刀具长度和半径，也可以测量刀刃的单边，检测刀具破损。该对刀仪既可在动态下工作，也可在静态下完成测量工作。主要适用于铣削机床和加工中心等设备。

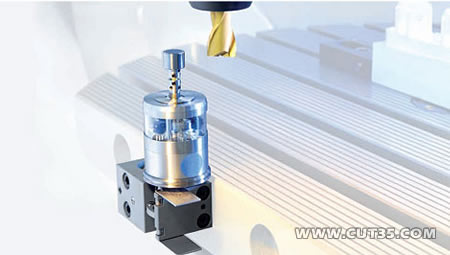

　　●拾取式对刀仪 35.40-TS

　　可以在机床上完成刀长和刀径参数的测量。安装基座可以固定在机床工作台的任意位置，并可根据需要手动或自动完成对刀仪的更换。该对刀仪无需电缆，不占用机床的工作区域。且对刀仪可以和触发测头共享一个红外接收器。

　　对刀仪技术参数

参数类型	35.10-TS	35.40-TS
单向重复性	1u 2Sigma	1u 2Sigma
触发方向	轴向，径向	轴向，径向
最大过行程	轴向: value="6" hasspace="False" negative="True" numbertype="1" tcsc="0" w:st="on">-6mm；径向: ±12.5	轴向: value="5" hasspace="False" negative="True" numbertype="1" tcsc="0" w:st="on">-5mm；径向: ±12.5°
触测力	径向=0.5-2.4N；轴向=4-12N，可调	X,Y=0.6-1.0N；Z=6N
对刀仪加长杆	value="30" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">左旋肉碱副作用bb霜减肥产品排行榜口碑平价护肤品排行榜比较乔莎眼霜怎么样日霜哪个牌子眼部滋润好30mm，value="50" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">50mm，value="100" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">100mm，value="200" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">200mm	无
电源	12-30 V直流电, 最大35mA	1节6V的PX28电池;或5节1.5V LR44电池
防护等级	IP68:EN 60529	IP68:EN 60529
温度范围	10°－50°	10°－50°
材质	不锈钢	不锈钢
重量	value="500" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">500g	value="300" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">300g



　　对刀仪技术特性

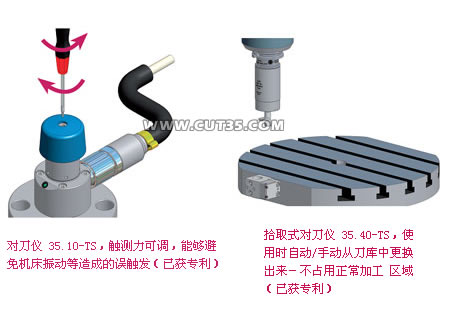

　　●对刀仪 35.10-TS

　　1) 通用型结构设计，能够使用加长杆调整高度，高度范围：105-305mm

　　2) 最大测量直径37mm

　　3) 触测力可调，适用于轻型小型的刀具

　　4) 触测力可调，能够避免机床振动等造成的误触发（已获专利）

　　5) 零点位置稳定，确保一次触测即可实现精确测量

　　6) 使用不锈钢的测头材质，密封等级达到IP68标准，稳定安全

　　7) 操作简易

　　●拾取式对刀仪 35.40-TS

　　1) 刀长、刀径测量，刀具破损检测

　　2) 使用时自动/手动从刀库中更换出来－不占用正常加工区域（已获专利），非常适合5轴机床

　　3) 可和触发测头共享一个红外接收器

　　4) 从刀库更换出来后能够自动使用校验工具校验（已获得专利）

　　5) 机械结构保证超高的测量精度，重复性高，单次触测既可保证精度测量，适用于小型刀具测量（最小直径0.3mm）

　　6) 安装方式灵活，可以安装在台边缘，台面上，还可水平放置。

　　7) 使用不锈钢的测头材质，密封等级达到IP68标准，稳定安全
