ZOLLER公司的Smile EDM刀具预调测量仪是适用于模具制造业的新产品。在通常情况下，测量电极与测量切削刀具需要在不同的设备上完成。而ZOLLER Smile EDM的诞生使这种复杂的任务可在同一台仪器上完成，而且可在最短时间内达到较高测量精度。

　　模具制造行业由于加工的需要，通常既需要测量电极，也需要在加工前对常规切削刀具（如钻头、铣刀、铰刀等）进行测量，因为只有当切削刀具和电极与其名义值相符时，才能加工出符合质量要求的工件。经过对刀具切削刃和电极的测量和预调，可以明显地提高加工质量，降低废品率，从而最大限度地节省时间和成本。

　　在刀具准备领域，刀具预调和测量设备通常是加工链的一部分。对切削刀具的预调和测量并不影响CNC机床的运转。测量结果既可以自动从刀具预调仪传输至机床，也可以由操作人员手动输入机床控制系统。

　　然而在电极测量领域，迄今尚未有令人满意的类似解决方案。光学刀具预调仪由于其图像处理系统不能准确地捕捉电极的多维表面，因此不能用于测量电极。人们一般使用电火花机测量电极，但由于电火花机是最昂贵的加工方法之一，使用电火花机测量电极是极其耗时且浪费的测量方法。另一种方法是使用其他机器进行配合测量。由于这些成本极高的仪器主要是在加工完成后用于测量工件，是质量控制的一部分，因此这种方法也不经济。bbshuang霜美白什么牌子的眼线液好非常好脸上有红血丝怎么办去痘印什么眼霜去黑眼圈好排名什么牌子的敏感肌肤适用产品好

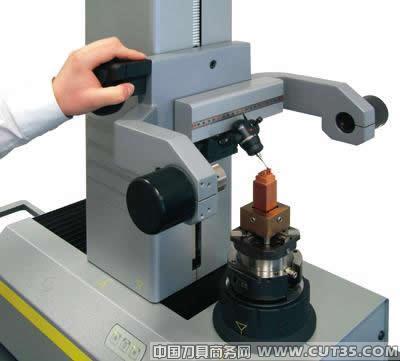

　　ZOLLER Smile EDM应运而生，它既可以用于测量电极，也可以用于测量切削刀具，测量速度快且操作简单。使用Smile EDM可以测量电极的X轴、Y轴和Z轴的偏移。该仪器配备有一根测量探针，用于扫描测量电极。操作员将主轴旋转90°，可对电极的4个面进行扫描。系统引导操作员逐步进行操作，测量结果全部以表格的形式显示。操作人员将电极的名义值输入刀具管理系统后，无论名义值是否在公差范围内，软件将自动显示其名义值。据调查，模具加工行业的用户对该仪器非常感兴趣，称该仪器可将电火花机的启动时间缩短两小时。

　　若需用Smile EDM对常规切削刀具如铣刀、铰刀或其他刀具进行测量，操作人员只需将测量探针移回停止位置，利用图像处理系统即可对刀具进行非接触式测量。此外，还可用该仪器检查刀具的磨损状况。

　　刀具管理功能（如刀具及电极设置单管理）是该仪器的标准功能之一。测量值可以打印在标签上，或通过电子系统直接传输至机床，从而避免撞机。

　　ZOLLER Smile EDM刀具预调和测量仪的测量范围为：Z=400mm，X=200mm，测量直径400mm。此外，还配备Y轴测量系统，测量范围为：Y=+/－40mm。

　　（来源：ZOLLER公司）
