TNC 620 - 海德汉新一代数控系统

　　（1）适用于镗铣类机床的紧凑型轮廓加工数控系统

　　TNC 620是海德汉最新开发的紧凑型数字伺服驱动的数控系统，采用全新的软件架构和硬件连接，适用于镗铣类机床和加工中心，最多支持6个控制轴。

　　同时秉承了海德汉数控系统优良的运动控制能力，支持高速加工和5轴联动：动态的程序预读能力、加加速控制算法和智能路径控制功能可满足高工件表面质量要求。另外，TNC 620沿袭了iTNC 530操作方式：人机对话式编程，丰富的工艺循环，各类图形化支持以及方便的网络和USB接口通讯能力等。

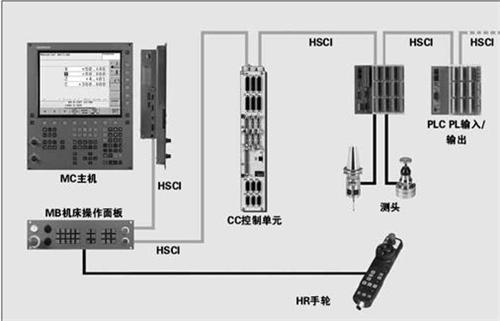

　　（2）全新模块化硬件设计- HSCI

　　TNC 620 MC主机、CC控制单元和其他控制部件通过海德汉最新纯数字串行控制接口HSCI（海德汉串行控制接口，以太网电缆）连接，光栅尺或编码器通过海德汉公司开发的EnDat 2.2双向接口连接。MC主机单元与显示器、控制面板集成，结构紧凑，并大大简化了接线工作。TNC 620配备15英寸的TFT平板显示器，分辨率达1024 x 768 像素，显示效果优秀。

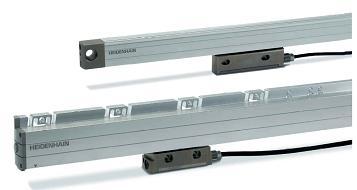

　　绝对式直线光栅尺LC 483/LC 183

　　新的单场扫描技术提高光栅尺的信号质量和抗污染能力
　　测量长度可达4240 mm，分辨率高达5 nm
　　绝对式刻线使得机床运行时不需要回零操作且不需要设置参考点标记
　　最新的双向数字接口EnDat 2.2可传输绝对位置信息值，更新保存在光栅尺中的信息

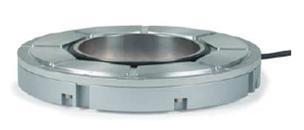

　　内置轴承绝对式角度编码器RCN 829

　　用于高精度机床转台/摆头
　　结构紧凑，内置轴承和定子联轴器
　　空心轴直径尺寸可达Φ100 mm
　　系统精度高达±1"，每转位置数达29 bits

　　无内置轴承增量式角度编码器ERA 4000

　　用于高精度机床转台/摆头
　　系统精度可达±2’’
　　允许的轴转速可达10 000rpm
　　结构紧凑，安装简便
　　尺寸多样，空心轴直径Φ40-Φ512 mm

　　高精度3D测头TS 740
　　用于高精度和高重复性测量
　　探测精度达2 σ≤ 0.25 μm ，探测速度为0.25 m/min时重复精度达≤ ± 1 μm
　　测量力非常小，但在大加速度和快速探测时不会产生非受控触发信号
　　内部非接触的光学开关传感器无磨损，工作可靠，寿命高

　　高精密的敞开式光栅尺LIP281R

　　干涉式扫描原理增量式直线光栅尺，测量步距可达31.75皮米；
　　相位光栅，ZERODUR-玻璃陶瓷或玻璃基体，信号周期0,512 μm；
　　精度等级： ± 1,0 μm；
　　测量长度：1540 mm；
　　带参考点
　　接口类型：1Vpp或EnDat

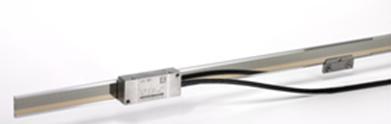

　　绝对式钢带尺LIC 4000

　　安装尺寸和增量敞开式光栅尺LIDA485/LIDA487兼容
　　METELLUR刻线工艺，钢带尺基体；
　　精度等级： ± 5.0 μm；
　　测量步距：10nm;
　　最大移动速度：480m/min
　　测量长度：最大6040 mm
　　绝对轨刻线和增量轨刻线
　　接口类型： EnDat2.2
