客户产品信息：

　　此产品材质为铝合金, 容易出现铝合金粘贴在模具及产品上。

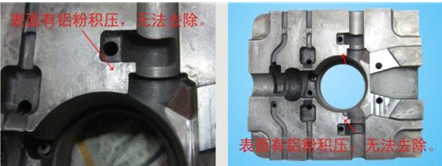

　　问题点：

　　1. 模具粘渣粘模；

　　2. 模具经常下机维修；

　　3. 模具模面冲刷腐蚀；

　　4. 因产品磨损, 导致外观毛边。

　　科汇PVD涂层方案:

　　涂层MDT:紫黑色，纳米硬度Hv4000，厚度1-4µm，摩擦系数0.25，应用温度550℃

　　作用：为压铸模及刀具常用涂层之一, 能增加压铸模具的耐磨性与减少铝材和模具之间的亲和性。广泛应用于加工压铸模具及周边工具上。

　　涂层后效果

　　.延长了模具的使用寿命；

　　.减少了模具维护成本及增加了成型生产效率；

　　.减少下机维修次数；

　　.增加了良品数量；

　　.提高了产品质量。

　　详细描述：

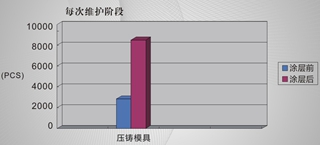

　　压铸模具生产铝材A360和A380. 熔料温度在680—800度，进料成型温度在320-350度.模具温度外测180—220度。模具钢料为H13和8407；原来压铸模具没涂层，经常出现粘模粘粉拖伤产品，使用科汇PVD涂层MDT涂层后，模具粘模情况得到明显改善。原来正常生产2000-3000PCS；生产3-5天，就得停机清理模面，涂层后能生产8000-12000PCS；现生产12-15天才需简单清理模面；涂层前一般在生产15天左右，下生产大维修保养一次，现改用MDT涂层后涂层后，生产使用2-3个月后才需下生产进行正常维修保养一次。

　　通过科汇同仁的努力，经过PVD涂层的使用，在有关压铸模具生产加工方面，充分证实了科汇PVD涂层的优越性能及科汇优秀的品质服务，贏得了客户的高度信任及称赞。
