目的: 改善压铸模具生产加工，延长寿命及减少模具维修成本

　　客户产品信息：

　　此产品材质为锌铝合金, 容易出现锌铝合金粘贴在模具及产品上。

　　改善问题点：

　　1. 模具粘渣粘模；

　　2. 模具经常下机维修；

　　3. 模具模面冲刷腐蚀；

　　4. 因产品磨损, 导致外观毛边。

　　科汇PVD涂层方案:

　　涂层TiAlN-F资讯:

　　TIALN-F: 为压铸模及刀具常用涂层之一, 能增加压铸模具的耐磨性与减少铝材和模具之间的亲和性。广泛应用于加工压铸模具及周边工具上。

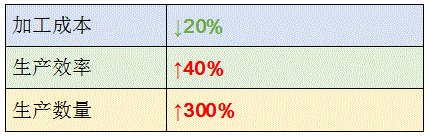

　　压铸模具涂层后效果：

　　使用后效果:

　　延长了模具的使用寿命；

　　减少了模具维护成本及成型生产效率；

　　减少下机维修次数；

　　增加了良品数量；

　　提高了产品质量。

　　详细描述：

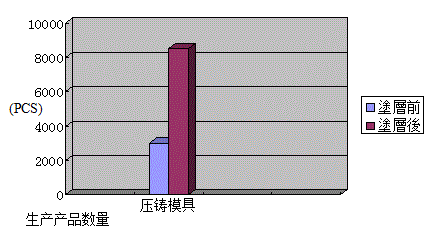

　　压铸模具生产铝材A360和A380。 熔料温度在680—800度，进料成型温度在320-350度。模具温度外测180—220度。模具钢料为H13和8407；原来压铸模具没涂层，经常出现粘模粘粉拖伤产品，使用科汇PVD涂层TIALN-F涂层后，模具粘模情况得到了明显改善。原来正常生产2000-3000 PCS，生产3-5天，就得停机清理模面，涂层后能生产8000-12000 PCS; 现生产12-15天才需简单清理模面；涂层前一般在生产15天左右，停产大维修保养一次，现改用TIALN-F涂层后，生产使用2-3个月后才需停产进行正常维修保养一次。

　　通过科汇同仁的努力，经过PVD涂层的使用，在有关压铸模具生产加工方面，充分证实了科汇PVD涂层的优越性能及科汇优秀的品质服务，贏得了客户的高度信任及称赞。

　　科汇致力于涂层技术的开发及应用，努力为客户提供最适当的涂层解决方案。在PVD涂层领域有着十余年的丰富经验，并且有一支技术高超的工程师团队。科汇积极努力保持在PVD涂层领域的领先地位，不断提高原有的技术水平，运用先进的瑞士PVD涂层技术，为客户提供最适当的涂层解决方案。欲了解更多详细信息，请访问www.techmart.com.hk或致电科汇公司0755-33800780.
